byggtråd: HLT

Hej!

Tänker här lägga upp lite om mitt HLT-bygge (och så småningom HERMS).

Jag tänkte bygga en HLT av en jästunna och styra den med en PID från Auberins. Med lite smått-och-gott från Elfa, kjell och Clas Ohlson så ska alltså detta bli grunden i mitt mini-hemmabryggeri. När jag har köpt det mesta lägger jag upp en liten del-lista men innan dess vill jag inte räkna ihop hur mycket jag har spenderat wink

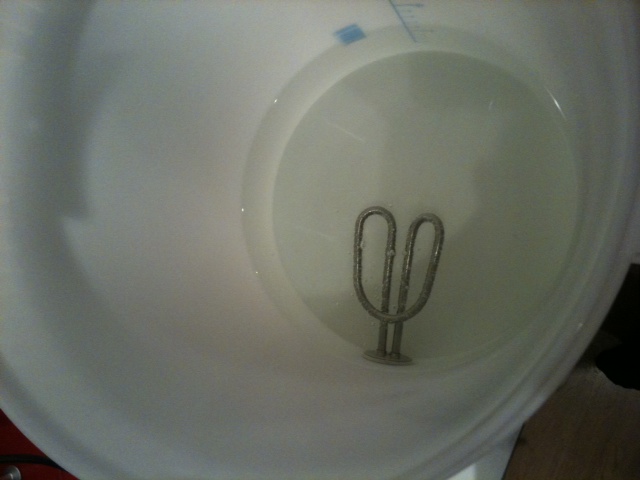

Köpte ett fint litet 2400W element från England med apparatsladdskontakt, http://www.pecoservices.co.uk/homebrew-products-8-c.asp (Tack för tipset Björn!)

Testkörde igår med sladden rakt in i ett uttag och det fungerade kanon:
http://www.humle.se/punbb/images/upload/34_element.JPG

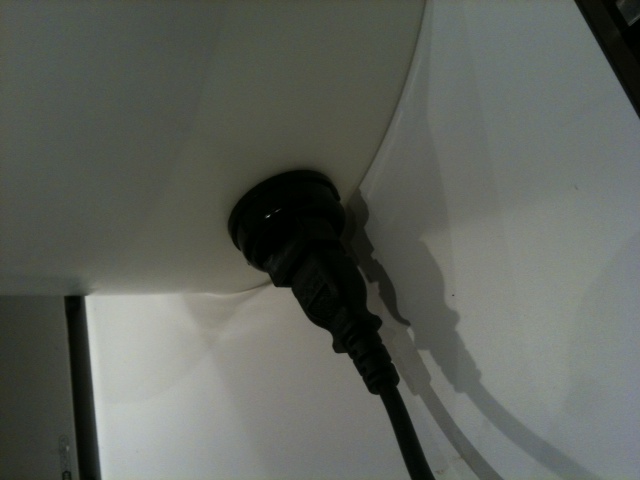

Även snyggt på utsidan:
http://www.humle.se/punbb/images/upload/kontakt.JPG

Nu väntar jag på PIDen som skickades från USA i veckan. Mer info och bilder när grejerna landar i brevlådan!

/Calle

  • Registrerad: 2011-03-15
  • Inlägg: 78

Sv: byggtråd: HLT

Igår fick jag lite delar från auberins (bla PIDen). Tillsammans med lite grejer från elfa så började jag bygga ihop kontrollådan.

Just nu väntar jag på lite rostfria kopplingar och andra grejer från homebrewstuff för att få ihop tunnorna. Man är inte så sugen på att räkna ihop vad allt man lagt på detta men jag borde nog göra det när allt är klart... wink Tror det enda som inte är beställt för att få ihop HERMS är lite kopparrör och en pump från humlegården. Det är ju iofs typ 2300 kr till bara det!

Snart är kontrollådan klar iaf!

Ute:
http://www.humle.se/punbb/images/upload/box1.JPG

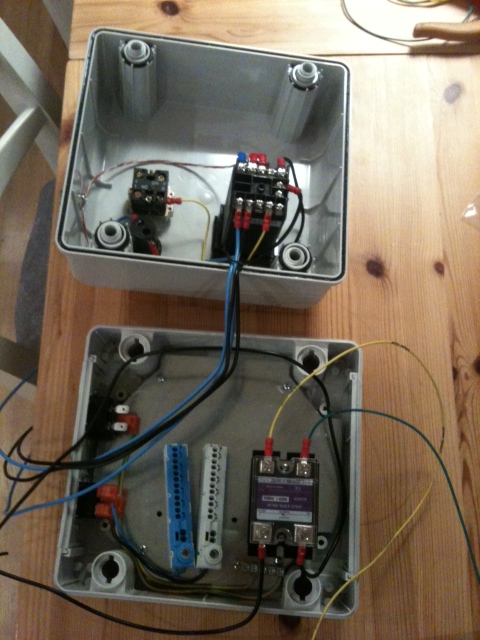

Inne:
http://www.humle.se/punbb/images/upload/box2.JPG

/Calle

  • Registrerad: 2011-03-15
  • Inlägg: 78

Sv: byggtråd: HLT

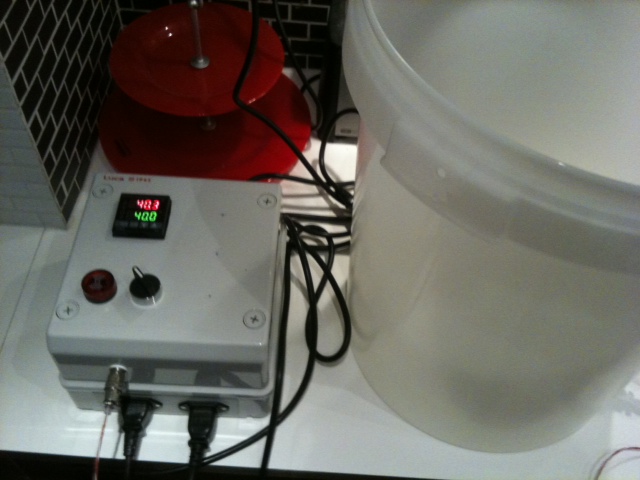

Haha! PIDen fungerar kanonbra. Håller temperaturen jämn och fin. Nästa vecka anländer förhoppningsvis lite kopplingar så jag kan bygga vidare till ett HERMS smile

http://www.humle.se/punbb/images/upload/bild.JPG

/Calle

  • Från: Solna
  • Registrerad: 2011-04-07
  • Inlägg: 590

Sv: byggtråd: HLT

Spännande! (Ska kopparspiralen som du cirkulerar mäsken i sänkas ned ovanifrån eller ska du gå igenom väggen på hinken?)

Hurra för humle, hurra för malt, de äro lifvets krydda och salt!
  • Registrerad: 2008-08-26
  • Inlägg: 395

Sv: byggtråd: HLT

blir det inte fruktansvärt hett inne i den lilla kontroll boxen? ser ingen kylfläns eller lufthål.
Min SSR är blir i alla fall mycket het efter en tids användning.

Vore synd om den fina lådan gick upp i lågor;)

  • Från: Solna
  • Registrerad: 2011-04-07
  • Inlägg: 590

Sv: byggtråd: HLT

petern skrev:

blir det inte fruktansvärt hett inne i den lilla kontroll boxen? ser ingen kylfläns eller lufthål.
Min SSR är blir i alla fall mycket het efter en tids användning.

Vore synd om den fina lådan gick upp i lågor;)

Bra synpunkt. Jag har sett många byggen där man bara monterar SSR'en direkt mot plast eller liknande. SSR bör monteras på kylfläns om man vill ha vettig livslängd.

Hurra för humle, hurra för malt, de äro lifvets krydda och salt!
  • Registrerad: 2011-03-15
  • Inlägg: 78

Sv: byggtråd: HLT

SSRen står faktiskt på en kylfläns som är 7-8 cm hög men den syns inte på bilden! Men tack ändå för varningen smile

/Calle

  • Registrerad: 2011-03-15
  • Inlägg: 78

Sv: byggtråd: HLT

Fick ett litet paket från USA i veckan smile

Tyvärr gick det inte att bygga lagom så jag gick all-in på rostfria kopplingar. Nu blir det ny mäsktunna, kulventil på kokkärl och så småningom när jag har en pump, HERMS.

Rostfritt!:
http://www.humle.se/punbb/images/upload/kopplingar.JPG

HLT nästan klar:
http://www.humle.se/punbb/images/upload/tunna.JPG

/Calle

  • Från: Solna
  • Registrerad: 2011-04-07
  • Inlägg: 590

Sv: byggtråd: HLT

Härligt med prylar!  Lagom är inte gott nog när det gäller öl! smile

De där fina klämringskopplingarna (eller är det rostfria snabbkopplingar?) du köpt, ska de användas till att montera en rostfri rörspiral i HLT'n?

Hurra för humle, hurra för malt, de äro lifvets krydda och salt!
  • Registrerad: 2011-03-15
  • Inlägg: 78

Sv: byggtråd: HLT

Jag har lite av alla kopplingar smile
Det blir rostfria klämringskopplingar för rörspiralen (som dock blir koppar för enkelhetens skull). Sen har jag en hel drös med snabbkopplingar för diverse slangar.

Jag testade en manuell bryggning med HLT och nya falska botten i tunna förra veckan och det gick smidigt! Skönt att ha allt vatten klart på en gång och i rätt temperatur. Saknar pump och kopparspiralen för att få till HERMS på riktigt.

11 Svar av cwahlin Senast ändrad av cwahlin (2012-01-12 14:42:29)

  • Registrerad: 2011-03-15
  • Inlägg: 78

Sv: byggtråd: HLT

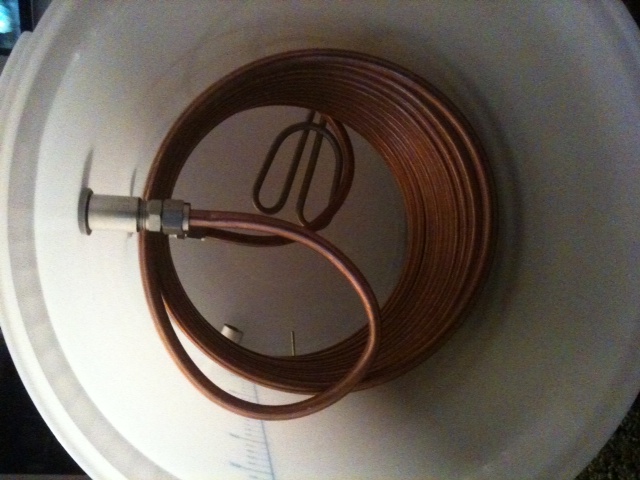

Nu har det tillkommit en slinga i HLT:n. Det är ca 11 meter 12mm kopparrör (naken prisolrör). Resten av de 25m jag köpte kommer bli en ny längre kylslinga för vörten. Nu saknar jag egentligen bara pump för att kunna köra systemet som HERMS men det svider i tanken att lägga 1800 kr till just nu när jag redan lagt ett antal tusen senaste månaderna på utrustning... (edit: såg nu att pumpen jag skulle vilja ha kostar 1990 kr!)

Börjar bli ganska fullt i hinken! Hinken är egentligen lite vek för att hålla upp hela slingan så den ska stöttas upp lite i botten.

http://www.humle.se/punbb/images/upload/kopplarslinga.JPG

/Calle
